Elemento FBD/LD/IL: Diramazione di linea

Simbolo:

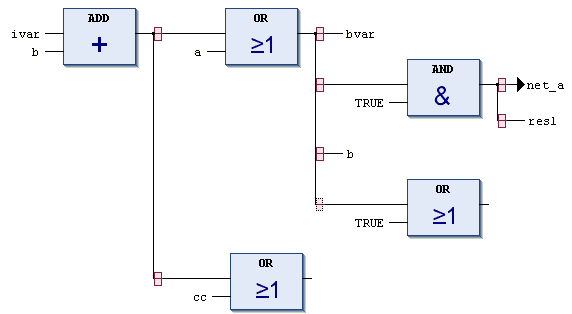

L'elemento è disponibile nell'editor LD e FBD e rappresenta un ramo aperto. Un ramo divide la linea di elaborazione dalla posizione attuale del cursore in poi in 2 sottoreti, che vengono eseguite in successione dall'alto verso il basso. È possibile diramare ulteriormente ciascuna sottorete, in conseguenza della quale vengono creati più rami all'interno di una rete.

Ad ogni sottorete viene assegnato un simbolo marcatore (rettangolo) nel punto di diramazione, che è possibile selezionare per eseguire ulteriori comandi.

Per eliminare una sottorete, è necessario eliminare prima tutti gli elementi della rete e quindi il simbolo del contrassegno della sottorete.
