Inserendo un EtherNet/IP Adattatore locale
Crea un nuovo progetto con CODESYS Control Win controllore.
Nella struttura dei dispositivi, seleziona CODESYS Control Win controllore.
Nel menu contestuale, fare clic su Aggiungi dispositivo.
IL Aggiungi dispositivo si apre la finestra di dialogo.
Nella selezione del dispositivo, seleziona il Ethernet dispositivo. Questo può essere trovato sotto il Ethernet/IP → Adattatore Ethernet nodi.
Clicca il Aggiungi dispositivo pulsante.
Il dispositivo è inserito sotto il CODESYS Control Win nell'albero dei dispositivi.
Nella struttura dei dispositivi, seleziona Ethernet dispositivo e aggiungi il file Adattatore locale EtherNet/IP dispositivo sottostante.

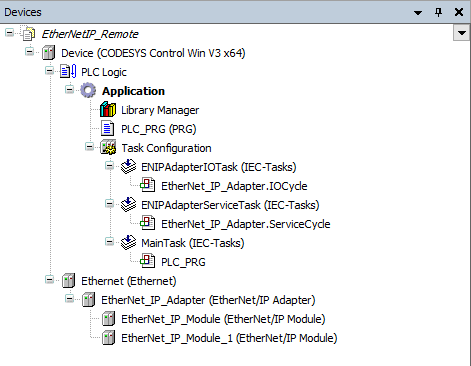

IL EtherNet/IP L'adattatore locale viene aggiunto alla struttura dei dispositivi sotto EtherNet/IP Adattatore. Inoltre, il ENIPAdapterIOTask E ENIPAdapterServiceTask le attività vengono aggiunte al Configurazione delle attività.
Nella struttura dei dispositivi, seleziona EtherNet/IP Adattatore e aggiungi EtherNet/IP Moduli utilizzati sotto di esso.
Clic Aggiungi dispositivo per chiudere la finestra di dialogo.
Nella struttura dei dispositivi, fare doppio clic sul dispositivo per aprire l'editor dei dispositivi dell'adattatore locale.
Configurare le impostazioni dell'adattatore locale.
Sul Generale scheda è possibile configurare i singoli parametri in modo che il dispositivo possa essere identificato nella rete. Puoi anche abilitare funzionalità aggiuntive lì.
Nell'albero dei dispositivi, fare doppio clic sul dispositivo per aprire l'editor dei dispositivi dei Moduli.
Configurare i singoli moduli.
Sul Assemblee scheda, è possibile aggiungere parametri che risultano nella mappatura I/O per le connessioni dell'adattatore.
