Scheda: Distribuzione attività

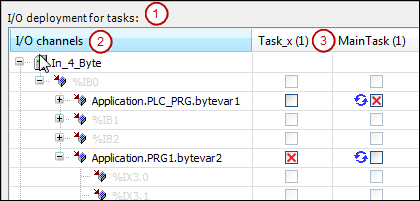

Questa finestra di dialogo secondaria del editor di dispositivi visualizza una tabella di ingressi e uscite nonché la loro assegnazione ai compiti definiti.
Le informazioni diventano visibili solo dopo la generazione del codice per l'applicazione. Viene utilizzato per la risoluzione dei problemi, poiché mostra dove vengono utilizzati input o output in diverse attività con priorità diverse. L'uso multiplo può portare a valori indefiniti attraverso la sovrascrittura.
Canali I/O (2) | Tutti gli ingressi e le uscite dei dispositivi collegati. Il display corrisponde a quello in Mappatura I/O finestra di dialogo dell'editor del dispositivo. Facendo doppio clic su un ingresso o un'uscita è possibile aprire l'editor di mappatura I/O associato. |
<nome attività> (3) | Viene visualizzata una colonna per ogni attività definita in configurazione dell'attività. Il titolo contiene il nome dell'attività e la priorità. La priorità delle attività diminuisce dalla prima all'ultima colonna. Una croce rossa Dopo un clic del mouse sulla cella del titolo, vengono visualizzati solo gli I/O assegnati a questa attività. Dopo un clic del mouse su Canali I/O cella, tutti i canali vengono mostrati di nuovo. |
