Configurazione dell'Espansione Porta MCP23S17

Prerequisito: l'hardware speciale è collegato tramite SPI.

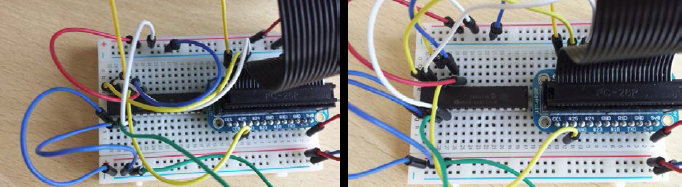

Il MCP23S17.project il progetto contiene un'applicazione in cui un chip di espansione della porta (MCP23S17) è stato collegato tramite SPI.

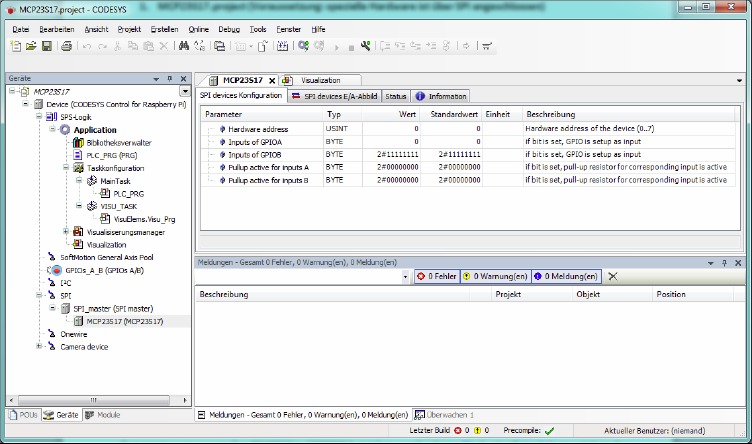

Nell'editor dei dispositivi è possibile configurare quali pin GPIO vengono utilizzati come ingressi o uscite. È inoltre possibile attivare una resistenza di pull-up per gli ingressi. A seconda dell'assegnazione dell'indirizzo IO pin, l'indirizzo hardware deve essere configurato di conseguenza.
