I/O
Questa finestra di dialogo fornisce informazioni sugli ingressi e sulle uscite del modulo. Ingressi e uscite descrivono la richiesta di I/O dei moduli e possono essere collegati a quanto segue:
Ingressi e uscite dei dispositivi
Ingressi e uscite di altre istanze del modulo
Espressioni o costanti ST (esempio: per scopi di simulazione è possibile collegare gli ingressi del modulo booleano
TRUE)
Nella modalità online, il Valore in linea è visibile e viene visualizzato il valore corrente del controller.

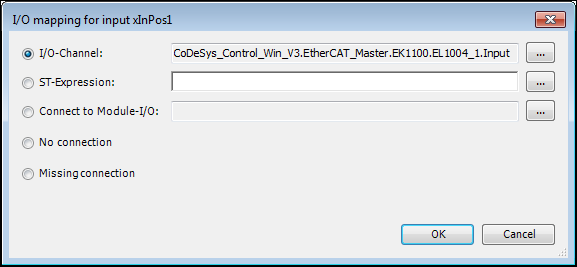

Facendo clic su Mappatura apre la finestra di dialogo di mappatura I/O:
Canale I/O: facendo clic su … Il pulsante apre un'altra finestra di dialogo per mappare l'ingresso/uscita su un I/O del dispositivo.
Espressione ST: questa opzione consente di mappare l'input/output su un'espressione ST. Facendo clic su
Il pulsante apre l'Assistente di input per selezionare una variabile.
Collegare al modulo I/O: Questa opzione può essere utilizzata per mappare l'ingresso/uscita su un I/O che non dispone di alcuna connessione. Facendo clic su Il pulsante apre l'Assistente di input per selezionare un modulo.
Nessuna connessione: Nessuna mappatura degli ingressi/uscite. Questa opzione è simile a Connessione mancante, ma non genera il messaggio di avviso.
Connessione mancante: Questa opzione è quella predefinita e genera un avviso nella visualizzazione dei messaggi durante la generazione del progetto.
Suggerimento
Gli I/O collegati automaticamente dal generatore di dispositivi sono indicati da (AUTO) nella colonna IN/OUT e sono disabilitati. Se la mappatura viene comunque modificata manualmente, viene visualizzato un avviso che questa azione sovrascriverà la mappatura automatica.
Se una connessione generata automaticamente viene sovrascritta da una connessione impostata manualmente, allora questo canale I/O non viene più considerato nelle operazioni di generazione del dispositivo.
