Création de projets IHM initiaux

Situation initiale : Le contrôleur à afficher dans une visualisation est exécuté et connecté au réseau de contrôleurs. Le pupitre opérateur pour lequel vous programmez une nouvelle application IHM est également connecté au réseau du contrôleur.

1. Commencer le CODESYS Development System.

2. Cliquez sur Fichier → Nouveau projet.

   le Nouveau projet la boîte de dialogue s'ouvre.

3. Sélectionnez le Projets catégorie et la Projet IHM modèle. Spécifiez un nom et un emplacement.

   Exemple: HMI_Plant_Southwest

   le Créer un projet IHM - Choisissez un périphérique IHM la boîte de dialogue s'ouvre. Tous les appareils IHM installés y sont répertoriés.

4. Sélectionnez l'appareil approprié et démarrez l'application API sur cet appareil que vous souhaitez afficher dans une visualisation.

5. Cliquez sur Suivant.

   le Créer un projet IHM - Se connecter au périphérique IHM la boîte de dialogue s'ouvre.

6. Clique le Sélectionnez le chemin par analyse réseau bouton.

   le Choisir un appareil La boîte de dialogue répertorie tous les appareils IHM actifs dans le réseau du contrôleur.

   Remarque : à la place, vous pouvez spécifier directement les paramètres de communication de votre appareil.

7. Sélectionnez votre appareil et fermez la boîte de dialogue.

8. Dans le Créer un projet IHM - Se connecter au périphérique IHM boîte de dialogue, cliquez sur le Suivant bouton.

   le Créer un projet IHM - Ajouter des objets la boîte de dialogue s'ouvre.

9. Activez les objets dont vous avez besoin pour votre application IHM (exemple : tous).

   le Créer un projet IHM - Choisissez la perspective la boîte de dialogue s'ouvre. La perspective IHM y est prédéfinie et vous voyez un aperçu de l'organisation du projet dans le nouveau projet.

10. Sélectionnez la perspective la plus pratique pour votre travail. Des modifications sont possibles à tout moment.

11. Clique le Sortir bouton.

    le HMI_Plant_Southwest projet est créé et ouvert dans CODESYS.

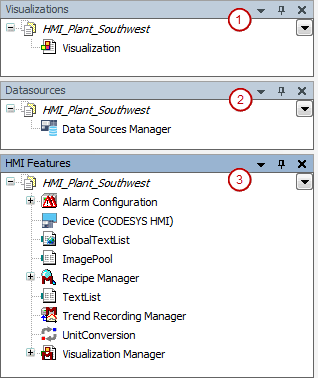

    • Point de vue IHM :

    • (1): Visualisations voir

    • (2): Les sources de données voir

    • (3): Fonctionnalités IHM voir
