Configurer l'édition d'un fichier texte

Pour utiliser le Éditeur de texte dans l'interface utilisateur pour créer ou modifier un fichier texte sur le contrôleur, vous avez besoin de contrôles pour sélectionner, ouvrir, fermer, enregistrer et créer un fichier en plus des Éditeur de texte élément.

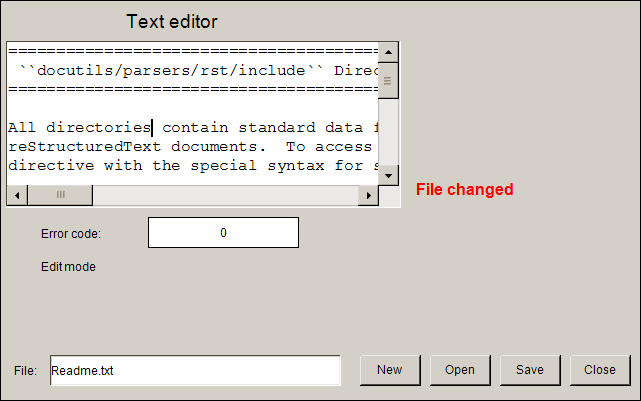

Exemple:

Procédure. Configuration de la Éditeur de texte élément, exemple

  1. Faites glisser un Éditeur de texte élément à l'éditeur de visualisation.

  2. Par exemple, déclarez les variables de contrôle de l'élément en tant que variables globales dans le GVL objet.

    Pour plus d'informations, consultez la déclaration des variables de contrôle ci-dessous.

  3. Pour le Éditeur de texte, configurez le Mode éditeur propriété avec Lire écrire.

  4. Continuer la configuration du Variables de contrôle biens.

    . Affectez-y les variables suivantes :

    • Variables de contrôle → Fichier → Variable: g_sFileName

    • Variables de contrôle → Fichier → Ouvrir: g_bFileOpen

    • Variables de contrôle → Fichier → Fermer: g_bFileClose

    • Variables de contrôle → Fichier → Enregistrer: g_bFileSave

    • Variables de contrôle → Fichier → Nouveau: g_FileNew

Déclaration des variables de contrôle

VAR_GLOBAL
    g_sFileName: STRING := 'Readme.txt';
    g_bFileOpen : BOOL;
    g_bFileClose: BOOL;
    g_bFileSave: BOOL;
    g_FileNew: BOOL;
    g_usiErrorHandlingVarForErrorCode: USINT;
    g_bVarForContentChanged : BOOL;
    g_bVarForReadWriteMode: BOOL;
END_VAR
Procédure. Configuration des éléments de contrôle pour la sélection de fichiers

  1. Ajouter un Étiqueter élément.

  2. Configurez-le dans le Textes → Texte propriété avec File.

  3. Ajouter un Rectangle élément à côté.

  4. Configurez son Textes → Texte propriété avec %s.

  5. Configurez son Textes → Variable de texte propriété avec g_sFileName.

  6. Configurez le Configuration d'entrée → OnMouseclick propriété avec Variable d'écriture.

    Dans le Configuration d'entrée boîte de dialogue, sélectionnez Type d'entrée comme le Saisie de texte.

    Sélectionnez le Utiliser la variable de sortie de texte option.

    La boîte de saisie du nom du fichier est configurée.

  7. Ajouter un Bouton élément.

  8. Configurez son Textes → Texte propriété avec New.

  9. Configurez le Configuration d'entrée → OnMouseclick propriété avec Variable de commutation.

    Attribuer g_bFileNew comme variable.

    le New bouton est configuré.

  10. Ajouter un autre Bouton élément.

  11. Configurez le Textes → Texte propriété avec Open.

  12. Configurez le Configuration d'entrée → OnMouseclick propriété avec Variable de commutation.

    Attribuer g_bFileOpen comme variable.

    le Open bouton est configuré.

  13. Ajouter un autre Bouton élément.

  14. Configurez son Textes → Texte propriété avec Save.

  15. Configurez le Configuration d'entrée → OnMouseclick propriété avec Variable de commutation.

    Attribuer g_bFileSave comme variable.

    le Save bouton est configuré.

  16. Ajouter un autre Bouton élément.

  17. Configurez son Textes → Texte propriété avec Close.

  18. Configurez le Configuration d'entrée → OnMouseclick propriété avec Variable de commutation.

    Attribuer g_bEditFile comme variable.

    le Close bouton est configuré.
