Boîte de dialogue : Paramètres de tendance avancés
Une fonction: La boîte de dialogue fournit des paramètres avancés pour l'échantillonnage des données.
Appeler: Configuration du suivi dialogue, Paramètres d'enregistrement sous-dialogue, Avancée bouton
Exigence: L'éditeur de trace est ouvert et actif. le Configuration du suivi La boîte de dialogue est ouverte et le nœud supérieur de l'arborescence des enregistrements de trace est sélectionné de sorte que le Paramètres d'enregistrement une sous-boîte de dialogue est disponible.
Astuce
Pour le calcul des valeurs, vous devez sélectionner une tâche dans le Configuration du suivi dialogue.
Options de l'interface utilisateur | La description | Affichage des résultats de calcul à droite à côté de chaque option |
|---|---|---|
Mesure tous les n-ièmes cycles | Échantillonnage des données dans chaque n cycle de tâche Défaut: | Intervalle d'échantillonnage calculé automatiquement à partir de la valeur spécifiée dans le Mesure tous les n-ièmes cycles option Exemple: |
Taille de tampon d'exécution recommandée (échantillons) | Calculé automatiquement et donc nombre recommandé d'échantillons que l'application peut stocker par variable de trace au moment de l'exécution Cette valeur détermine la taille maximale de la mémoire tampon en anneau dans le système d'exécution. Cette taille de buffer est calculée automatiquement à partir du temps de cycle de la tâche et de la valeur dans le Mesurer à chaque n-ième cycle l'option et l'affiche. Cette taille de tampon est utilisée lorsque le Remplacer la taille du tampon d'exécution l'option est désactivée. | Durée maximale de l'intervalle de temps pendant lequel l'application échantillonne les données sur le système d'exécution Exemple: Remarque : Le calcul n'est possible que lorsque les paramètres de la configuration de la trace sont définis dans le Configuration du suivi dialogue et donc le temps de cycle de la tâche est connu. |
Remplacer la taille du tampon d'exécution |
Lors de l'exécution, la valeur que vous avez spécifiée ici est utilisée, et non la valeur affichée dans le Taille de tampon d'exécution recommandée (échantillons) option. Exemple: Au moins
| Durée maximale de l'intervalle de temps pendant lequel l'application échantillonne les données sur le système d'exécution sans les écraser Exemple: |
Taille du tampon de l'éditeur de traces par variable (échantillons) | Nombre de valeurs pouvant être stockées par variable dans l'éditeur de trace Exemple: | La durée maximale d'affichage dans l'éditeur de trace résulte du nombre maximal et de l'intervalle d'échantillonnage de l'échantillonnage des données. Vous pouvez revenir en arrière au maximum de ce temps dans l'éditeur de trace. |

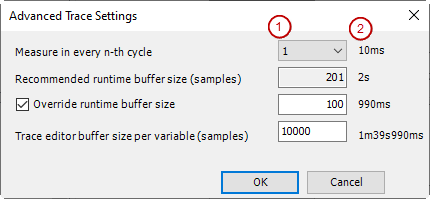

La colonne (1) vous informe du nombre d'échantillons. La colonne (2) à côté affiche les intervalles de temps calculés qui en résultent.
Les informations affichées dans l'exemple signifient qu'un échantillon est prélevé par cycle de tâche dans le système d'exécution et mis en cache en continu dans un tampon en anneau, qui peut contenir un maximum de 201 échantillons. Le activé Remplacer la taille du tampon d'exécution L'option a pour effet qu'en raison du tampon en anneau, les premières valeurs mises en cache sont d'abord écrasées après 100 échantillons. Pendant ce temps, 10 000 échantillons sont affichés en continu dans l'éditeur de trace de sorte qu'une courbe de valeur peut être affichée sur un intervalle de 1 minute et presque 40 secondes.
Pour plus d'informations, consultez : Création d'une configuration de trace
