Boîte de dialogue : Paramètres d'analyse statique : Conventions de dénomination

Une fonction: Dans la boîte de dialogue, vous définir les préfixes pour les types de données et les portées des variables, ainsi que les préfixes pour les POU et les types de données définis par l'utilisateur (DUT). Contrôles d'analyse statique conformité avec les conventions de nommage. Lorsqu'une convention n'est pas respectée, l'analyse statique signale un message d'erreur dans le messages voir. Pour plus d'informations, consultez : Configuration et exécution d'une analyse statique

Appeler:

Projet → Paramètres du projet menu, Analyse statique Catégorie, Ouvrir la boîte de dialogue de configuration lien
Construire → Analyse statique → Paramètres menu

Exigence:

le CODESYS Static Analysis le paquet est installé.
Un projet est ouvert.

Les messages d'erreur s'affichent au format suivant : NC <prefix of convention number> : <message text>. NC signifie "convention de dénomination". Par exemple, le message d'erreur NC0102 : Nom invalide… signifie une violation de la convention de dénomination 102 pour les POU de type PROGRAM.

Astuce

Vous pouvez utiliser le 'naming' pragma pour désactiver les conventions de nommage pour les individus identifiants. Les identifiants peuvent commencer par n'importe quoi, pas nécessairement par le préfixe.

Filtre

Champ de saisie des chaînes à rechercher

Tableau avec les conventions de nommage
Noms	Nœuds et éléments pour lesquels un préfixe peut être défini. Le nombre entre parenthèses après chaque élément (par exemple, PROGRAMME (102)) est le numéro de convention de préfixe signalé en cas de non-respect d'une convention de dénomination.
Préfixe	Champ de saisie du préfixe Plusieurs préfixes peuvent être spécifiés au moyen d'une séparation par des virgules. Exemple: Préfixe pour les POU, `PROGRAM (102)`: `prog, PRG_` Préfixe pour les POU, `FUNCTION (103)`: `fun, FUN_` Les expressions régulières (RegEx) sont également possibles pour les préfixes. Pour ce faire, un `@` doit être préfixé. Exemple: Le nom doit commencer par `x` et peut contenir un caractère de la portée `a-dA-D`: `@x[a-dA-D]`. Pour les variables de type Alias et POU de type Propriété, le préfixe peut être défini avec l'espace réservé `{datatype}`.
Préfixes pour les variables	Nœud organisationnel pour toutes les variables pour lesquelles un préfixe peut être défini en fonction du type de données ou de la portée.
Préfixes pour les POU	Nœud organisationnel pour tous les types de POU et portées de méthode pour lesquels un préfixe peut être défini
Préfixes pour les DUT	Nœud organisationnel pour les types de données DUT (structure, énumération, alias ou union) pour lesquels un préfixe peut être défini
Préfixes pour les types personnalisés	Nœud organisationnel pour les types personnalisés spéciaux (en particulier ceux des bibliothèques) Vous pouvez étendre la liste avec des conventions : Cliquez sur l'espace vide en dessous. Dans le Assistant de saisie boîte de dialogue, spécifiez le nom d'un type personnalisé ou sélectionnez un type personnalisé. Pour supprimer une convention, sélectionnez-la et appuyez sur la Suppr clé. Remarque : Ces conventions sont prioritaires sur les préfixes qui sont définis avec l'attribut `{attribute 'nameprefix' := '<prefix>'}`.

Choix
Le premier caractère après le préfixe doit être une lettre majuscule	: L'analyse statique signale une erreur pour une variable lorsque le premier caractère du nom de la variable après le préfixe défini n'est pas une lettre majuscule.
Combiner le préfixe de portée avec le préfixe de type de données	: comme espace de noms, une variable doit avoir le préfixe défini suivi du préfixe défini pour son type de données. Exemple : Les préfixes suivants sont définis : `g_` pour VAR_GLOBAL, et `r` pour le type de données RÉEL. L'analyse du code signale des erreurs pour les variables REAL globales qui n'ont pas le préfixe `g_r` avoir. : Si des conventions pour l'espace de noms sont spécifiées pour une variable, ces conventions sont prises en compte. Par conséquent, toutes les conventions de type de données sont ignorées. Exemple : Les préfixes suivants sont définis : `g_` pour VAR_GLOBAL, et `r` pour le type de données RÉEL. L'analyse du code ne signale que les erreurs globales `REAL`-Variables qui n'ont pas le préfixe `g_` avoir.
Préfixes récursifs pour les types de données combinables	: Les variables de types de données combinés doivent avoir des préfixes composés qui suivent les conventions de dénomination définies. Exemple: `ppiVariable : POINTER TO POINTER TO INT;` Le préfixe `p` a été défini pour les variables de type de données `POINTER`, et le préfixe `I` a été défini pour le type de données `INT`. L'analyse de code statique signale des erreurs pour toutes les variables de type de données `POINTER TO POINTER TO INT`, pas le préfixe `ppi` avoir. `refaiVar : REFERENCE TO ARRAY[1..3] OF INT;` Le préfixe `ref` a été défini pour le type de données `REFERENCE TO`, le préfixe `a` pour un tableau, et le préfixe `I` pour le type de données `INT`. L'analyse de code statique signale des erreurs pour toutes les variables de type de données `REFERENCE TO ARRAY[1..3] OF INT`, pas le préfixe `refai` avoir.

Exemple

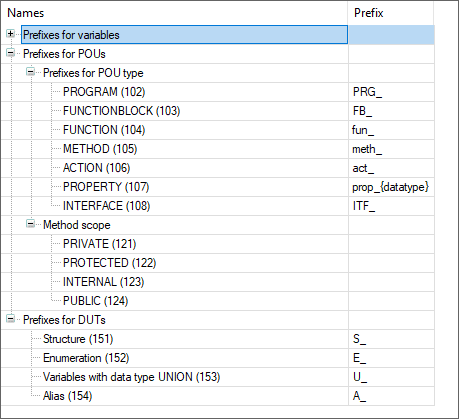

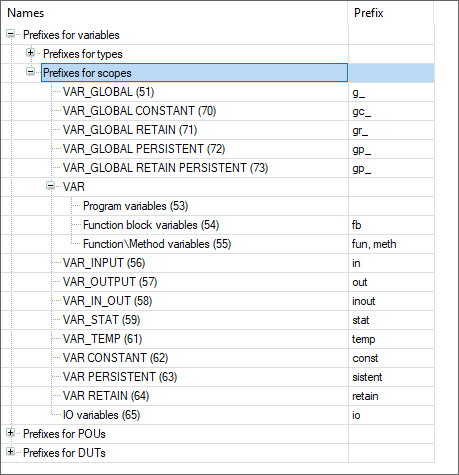

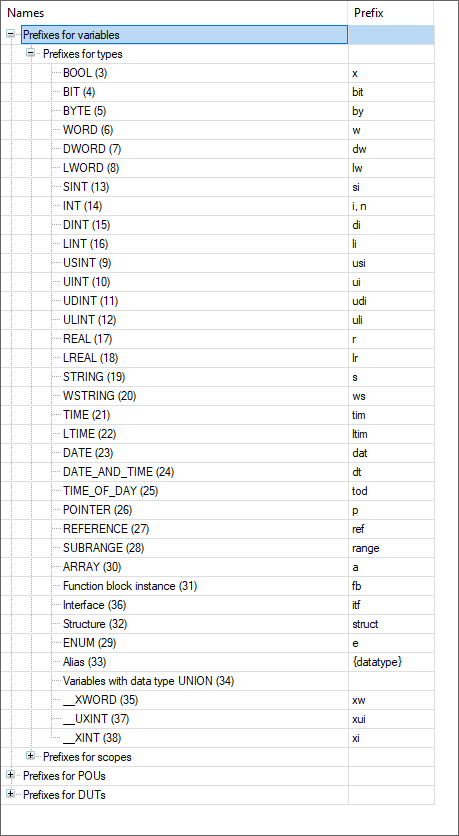

La convention de nommage suivante correspond en grande partie aux recommandations décrites dans CODESYS pour les "identifiants".

Exemple

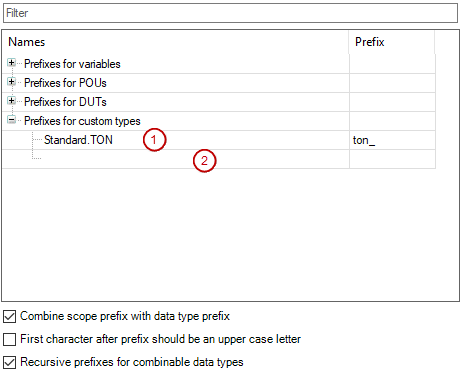

La convention de nommage (1) fait référence au POU standard TON. Par conséquent, les déclarations de la bibliothèque spéciale POU sont vérifiées pour le préfixe "ton_". Cliquez sur l'espace vide (2) pour insérer plus de conventions de nommage.
