Éditeur de sécurité FBD en mode en ligne

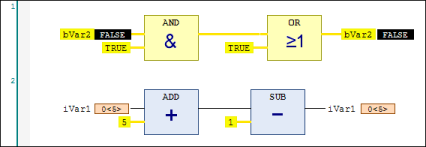

Les valeurs actuelles des variables sont affichées dans l'éditeur Safety FBD en mode en ligne.
Pour une connexion confirmée, les valeurs peuvent être préparées dans l'éditeur pour l'écriture et le forçage. Les valeurs préparées sont affichées entre crochets angulaires (exemple : <5>).
La préparation d'une valeur pour une variable booléenne s'effectue en double-cliquant sur la valeur, ce qui permet à la valeur de basculer entre TRUE et FALSE.
Var2
Pour les autres types de variables, la Préparer la valeur La boîte de dialogue s'ouvre en cliquant sur la valeur. Une description de cette boîte de dialogue se trouve dans Valeurs de force
Les valeurs préparées dans l'éditeur Safety FBD sont également affichées dans le champ de la valeur préparée dans la partie déclaration (Éditeur de déclaration de variables en mode en ligne) et si nécessaire dans le fenêtre de surveillance.
