Élément SFC : Macro

Symbole: _cds_icon_sfc_element_macro.png

Une macro contient une partie du graphique SFC qui n'est pas affichée en détail dans la vue principale de l'éditeur.

L'utilisation de macros n'influence pas le flux de traitement. Elles permettent de masquer des parties spécifiques du graphique, par exemple pour améliorer la clarté générale.

Pour ouvrir l'éditeur de macros, double-cliquez sur la boîte de macros ou cliquez sur SFC → Afficher la macro Vous pouvez programmer ici comme dans la vue principale de l' Editeur SFC. Pour fermer l'éditeur de macros, cliquez sur SFC → Quitter la macro.

Pour plus d'informations, voir : Programmation en SFC

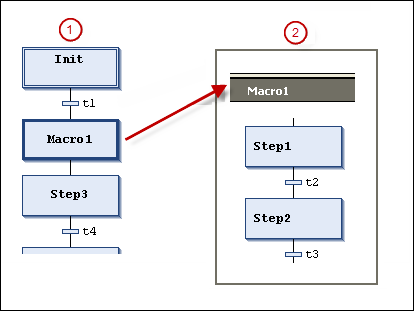

1 Vue principale dans l' Editeur SFC

2 Vue de l'éditeur de macros pour Macro1

À leur tour, les macros peuvent contenir d'autres macros. L'en-tête de l'éditeur de macros indique toujours le chemin d'accès de la macro actuellement ouverte dans le graphique.

Exemple
