Base de données de diagnostic
Chaque erreur qui se produit dans un PROFINET L'appareil (par exemple, de type "câble rompu" ou "surtension") est stocké dans une base de données de diagnostic locale dans le PROFINET Appareil. L'erreur est également supprimée à partir de là lorsque la cause de l'erreur a été corrigée. Les entrées de cette mémoire de diagnostic peuvent être lues à tout moment via des services acycliques. Cela peut être fait à la fois avec un PROFINET Contrôleur et un outil "superviseur" qui n'échange pas de données avec le PROFINET Appareil.

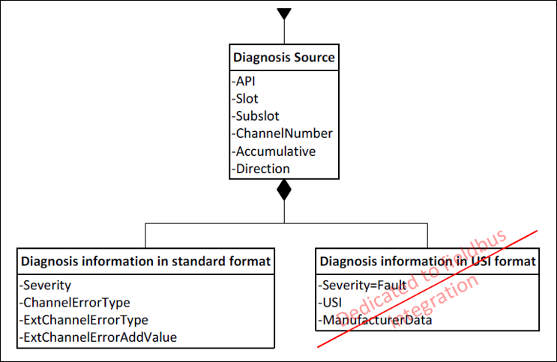

Les informations de diagnostic existent en deux variantes différentes, le format USI ne devant être utilisé que dans des cas exceptionnels. Le format ne peut pas être évalué sans le fichier GSDML associé. Le fichier GSDML contient les informations qui appartiennent à l'appareil individuel et à l'USI. Le format standard se compose essentiellement des éléments suivants :
Type d'erreur de canal :
Type d'erreur principal. Comme prédéfini par la norme, les types d'erreurs usuels sont par exemple 1 = "Court-circuit".
Pour plus d'informations, consultez :
ProfinetCommon.ChannelErrorTypeExtChannelErrorType (facultatif) :
Informations détaillées sur l'erreur principale. La valeur dépend de l'erreur principale.
