Élément FBD/LD/IL : Branche de ligne
Symbole :

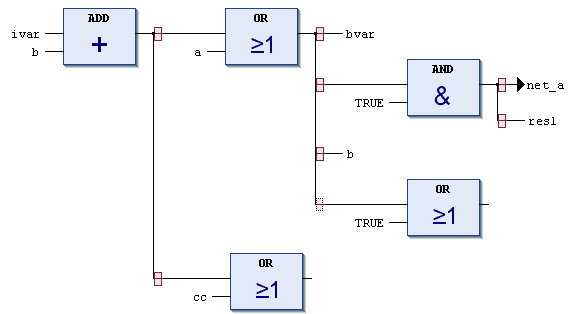

L'élément est disponible dans l'éditeur LD et FBD et représente une branche ouverte. Une branche divise la ligne de traitement à partir de la position actuelle du curseur en deux sous-réseaux qui sont exécutés successivement de haut en bas. Vous pouvez ensuite brancher chaque sous-réseau, ce qui entraîne la création de plusieurs branches au sein d'un réseau.
Chaque sous-réseau reçoit un symbole de marqueur (rectangle) au point de branchement, que vous pouvez sélectionner afin d'exécuter d'autres commandes.
Astuce
Le Copie, Couper, et Pâte les commandes ne sont pas disponibles pour les sous-réseaux.
Pour supprimer un sous-réseau, vous devez d'abord supprimer tous les éléments du réseau, puis le symbole marqueur du sous-réseau.
Pour plus d'informations, consultez :
Commande: Insérer une branche
Commande: Insérer une branche de ligne au-dessus
Commande: Insérer la branche ci-dessous
