Insérer un EtherNet/IP Scanner
Créez un nouveau projet avec le CODESYS Control Win manette.
Dans l'arborescence des appareils, sélectionnez le CODESYS Control Win manette.
Dans le menu contextuel, cliquez sur Ajouter un appareil.
Le Ajouter un appareil La boîte de dialogue s'ouvre.
Dans la sélection des appareils, sélectionnez le Ethernet appareil. Celui-ci se trouve sous le EtherNet/IP → Adaptateur Ethernet nœuds.
Clique le Ajouter un appareil bouton.
L'appareil est inséré sous le CODESYS Control Win dans l'arborescence des appareils.
Dans l'arborescence des appareils, sélectionnez le Ethernet appareil et ajoutez le Scanner EtherNet/IP appareil en dessous.

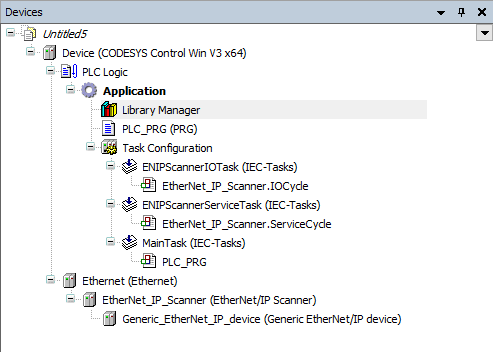

Le EtherNet/IP Le scanner est ajouté à l'arborescence des périphériques sous l'adaptateur Ethernet. De plus, le ENIPScannerIOTask et ENIPScannerServiceTâche des tâches sont ajoutées au Configuration des tâches.
Dans l'arborescence des appareils, sélectionnez le EtherNet/IP Scanner et ajoutez les adaptateurs distants utilisés en dessous.
Astuce
Pour que les appareils que vous utilisez soient affichés dans le Ajouter un appareil , vous devez d'abord installer les descriptions des appareils EDS du fabricant dans le référentiel des appareils.
Pour plus d'informations, voir : Boîte de dialogue : Référentiel de périphériques
Cliquez sur Ajouter un appareil pour fermer la boîte de dialogue.
Dans l'arborescence des périphériques, double-cliquez sur le périphérique pour ouvrir les paramètres de l'adaptateur distant.
Adaptez les paramètres de l'adaptateur selon vos besoins.
Par exemple: adresse IP ou Connexions
Astuce
Un adaptateur distant générique est inclus dans l'installation standard de CODESYS Development System. Cet adaptateur distant n'est pas préconfiguré et ne doit être utilisé que par des utilisateurs avancés.
Astuce
Vous pouvez également ajouter les appareils utilisés au moyen du Rechercher des appareils commande. Pour plus d'informations, voir : Commander: EtherNet/IP - Rechercher des appareils
