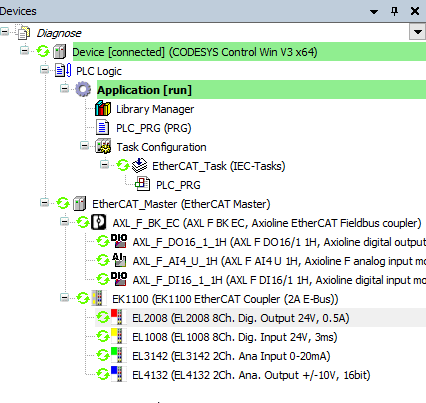

Arborescence des appareils

Symbole vert : L'appareil se trouve dans OPERATIONAL Etat.

Triangle orange : l'appareil se trouve dans PREOPERATIONAL état et est configuré, et il n'est toujours pas dans le OPERATIONAL Etat.

Indicateur d'erreur (triangle rouge) : erreur matérielle, telle qu'un périphérique incorrect/manquant ou une interruption de connexion.

Drapeau de diagnostic (point d'exclamation rouge) : indique qu'une entrée de diagnostic est actuellement disponible pour cet appareil exactement. Les détails sont ensuite affichés sur la page d'état de l'appareil respectif.

Indicateur d'erreur effacée (point d'exclamation gris) : indique qu'une erreur précédemment en attente a été corrigée.
