Onglet : Déploiement des tâches

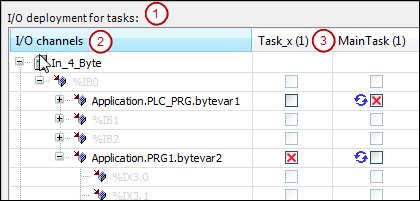

Ce sous-dialogue de la éditeur de périphérique affiche un tableau des entrées et sorties ainsi que leur affectation aux tâches définies.
Les informations ne deviennent visibles qu'après la génération du code pour l'application. Il est utilisé pour le dépannage, car il montre où les entrées ou les sorties sont utilisées dans plusieurs tâches avec des priorités différentes. Une utilisation multiple peut conduire à des valeurs indéfinies par écrasement.
Canaux d'E/S (2) | Toutes les entrées et sorties des appareils liés. L'affichage correspond à celui du Mappage d'E/S boîte de dialogue de l'éditeur d'appareils. En double-cliquant sur une entrée ou une sortie, vous pouvez ouvrir l'éditeur de mappage d'E/S associé. |
<nom de la tâche> (3) | Une colonne apparaît pour chaque tâche définie dans le configuration des tâches. Le titre contient le nom et la priorité de la tâche. La priorité des tâches diminue de la première à la dernière colonne. Une croix rouge Suite à un clic souris dans la cellule de titre, seules les entrées/sorties affectées à cette tâche sont affichées. Suite à un clic de souris sur Canaux d'E/S cellule, tous les canaux sont à nouveau affichés. |
