Configuration de l'extension de port MCP23S17

Condition requise : un matériel spécial est connecté via SPI.

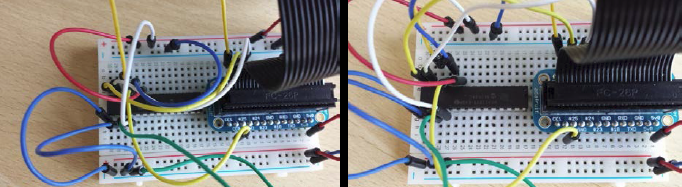

le MCP23S17.project Le projet contient une application où une puce d'extension de port (MCP23S17) a été connectée via SPI.

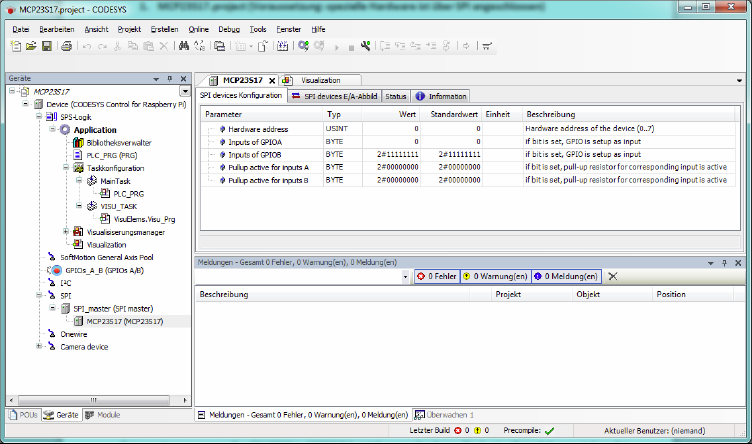

Dans l'éditeur de périphérique, vous pouvez configurer les broches GPIO utilisées comme entrées ou sorties. Vous pouvez également activer une résistance pull-up pour les entrées. En fonction de l'affectation des broches d'E/S d'adresse, l'adresse matérielle doit être configurée en conséquence.
