Configuration du GPIO

le GPIO.project Le projet contient une application avec des GPIO libres avec un éditeur de périphérique où l'image d'E/S est configurée. Les entrées et sorties numériques y sont également définies.

Dans l'éditeur d'appareils, sous le Image d'E/S GPIO onglet, un DWORD variable est déclarée pour chacune des entrées et des sorties. le Bit<X> contient la valeur de GPIO<X>.

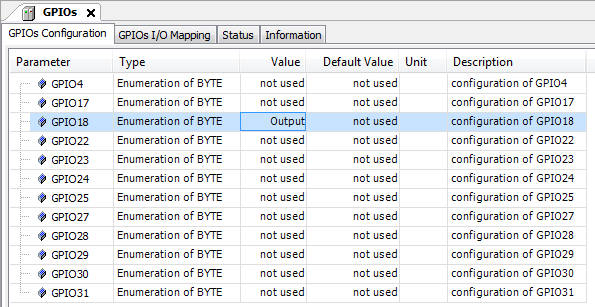

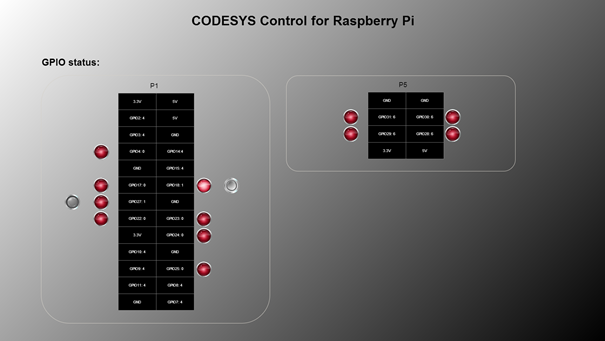

Dans l'exemple, GPIO18 a été défini comme une sortie. Il est affecté d'un signal clignotant dans le PLC_PRG programme. La visualisation affiche la valeur des entrées et permet de paramétrer les sorties.

Il existe une description d'appareil étendue et distincte pour la variante du modèle Raspberry Pi B+. Afin d'utiliser le GPIO B+/Pi2 description de l'appareil au lieu de la GPIO A/B, Cliquez sur Mettre à jour l'appareil dans le menu contextuel et sélectionnez le GPIO B+/Pi2 type d'appareil dans la boîte de dialogue.
