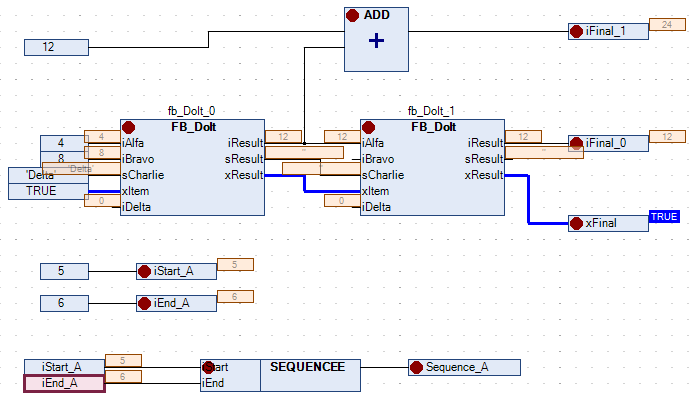

Emplacements des Point d'arrêt
. Position possible d'un point d'arrêt
Sortie élément
Les variables sont décrites.
Module élément
Les POU sont appelés.
RETOUR élément
Le flux du programme est ramifié.
Sélecteur élément
Les éléments de structure sont décrits.
Cliquez Pour définir un nouveau point d'arrêt ou supprimer un point d'arrêt existant. Un cercle rouge dans le diagramme représente un point d'arrêt actif.
Important
Un point d'arrêt est défini automatiquement dans toutes les méthodes qui peuvent être appelées.
Par conséquent, si une méthode définie via une interface est appelée, des points d'arrêt sont définis dans toutes les méthodes des blocs fonctionnels implémentant cette interface. Ceci s'applique également à tous les blocs fonctionnels hérités définissant des méthodes.
