Commande : Utiliser le membre attribué comme Entrée

Symbole:

Fonction: La commande permet de connecter un membre de structure à une entrée de type scalaire.

Appel: CFC → Broches menu, Broches dans le menu contextuel

Exigences: Un éditeur CFC est actif et une entrée de bloc fonction est sélectionnée.

Le membre de la structure qui est connecté à l' entrée du bloc fonctionnel suivant doit être doté du {attribute 'ProcessValue'} Pragma. Le type de données du membre de la structure doit être compatible avec celui de l' entrée suivante. Les entrées ainsi connectées sont signalées par l'attribut V symbole.

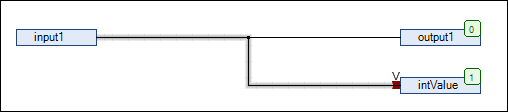

Exemple 4. Exemple

TYPE QINT :
STRUCT
        Status : STRING;
        {attribute 'ProcessValue'}
        Value1 : INT;
        Value2 : INT;
END_STRUCT
END_TYPE

PROGRAM PLC_PRG
VAR
        input1: QINT;
        output1: QINT;
        intValue: INT;
END_VAR

Si vous n'exécutez pas le Utiliser un membre attribué comme Entrée commande pour ce lien, puis une erreur de compilation est émise.
