Élément : Composition

Symbole: cfc_icon_element_composer.png

Fonction : L'élément composition gère les membres de la structure.

Les membres individuels de la structure sont disponibles en entrée. Pour cela, vous devez nommer l'élément de composition comme la structure concernée et renommer l' Espace réservé initial. ???.

Le composition est le pendant de Sélecteur.

Exemple 7. Exemple
PROGRAM POU_1
VAR
    PointXY : Point;
    x : INT;
    y : INT;
    x_out : INT;
    y_out : INT;
END_VAR

Fusion des membres de la structure avec le Composition élément:

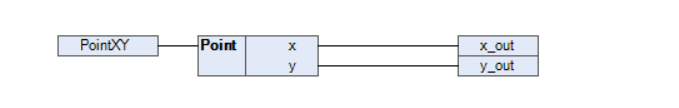

Fractionnement de la structure avec le Sélecteur élément:


Affectation des membres de la structure sans utiliser le Composition ou Sélecteur éléments:
