Creación de proyectos HMI iniciales
Hay un asistente disponible para la creación inicial de un proyecto HMI.
Situación inicial: El controlador que se va a mostrar en una visualización se ejecuta y se conecta a la red de controladores. El dispositivo HMI para el que programa una nueva aplicación HMI también está conectado a la red del controlador.
Iniciar el CODESYS Development System.
Hacer clic .
los Nuevo proyecto se abre el cuadro de diálogo.
Selecciona el Proyectos categoría y la proyecto HMI plantilla. Especifique un nombre y una ubicación.
Ejemplo:
HMI_Plant_Southwestlos Crear proyecto HMI: elegir dispositivo HMI se abre el cuadro de diálogo. Todos los dispositivos HMI instalados se enumeran allí.
Seleccione el dispositivo apropiado e inicie la aplicación de PLC en este dispositivo que desea mostrar en una visualización.
Hacer clic Próximo.
los Crear proyecto HMI: conectarse al dispositivo HMI se abre el cuadro de diálogo.
Haga clic en el Seleccionar ruta por escaneo de red botón.
los Seleccione el dispositivo El cuadro de diálogo enumera todos los dispositivos HMI activos en la red del controlador.
Nota: En su lugar, puede especificar la configuración de comunicación de su dispositivo directamente.
Seleccione su dispositivo y cierre el cuadro de diálogo.
En el Crear proyecto HMI: conectarse al dispositivo HMI cuadro de diálogo, haga clic en el Próximo botón.
El diálogo Crear proyecto HMI - agregar objetos se abre
Active los objetos que necesita para su aplicación HMI (ejemplo: todos).
los Crear proyecto HMI: elegir perspectiva se abre el cuadro de diálogo. La perspectiva HMI allí está preestablecida y verá una vista previa de la organización del proyecto en el nuevo proyecto.
Seleccione la perspectiva que sea más práctica para su trabajo. Los cambios son posibles en cualquier momento.
Haga clic en el Salida botón.
los
HMI_Plant_Southwestel proyecto se crea y se abre en CODESYS.

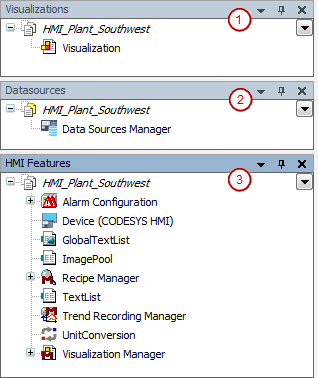

Perspectiva HMI:
(1): Visualizaciones vista
(2): Fuentes de datos vista
(3): Características de la HMI vista
