Editor tabular

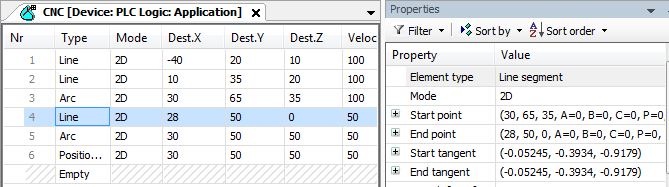

En el editor tabular, los comandos de ruta se enumeran en una tabla. Sobre el Editor tabular pestaña, en la Configuraciones CNC, puede personalizar las columnas de esta tabla. los Configuraciones CNC se encuentran como un objeto en el árbol de dispositivos.

De forma predeterminada, las propiedades del elemento de ruta seleccionado se muestran en el lado derecho de la tabla. Estos no se pueden editar allí.

Cuando selecciona una línea, la ruta de movimiento respectiva se dibuja en el editor gráfico. El tipo de elemento determina qué propiedades específicas de un elemento de ruta se pueden cambiar. Los parámetros no editables están sombreados. Pulsando el F6 cambia el enfoque al editor gráfico y viceversa.

Para obtener una descripción general de los elementos admitidos por este editor, consulte el Programa CNC capítulo.

Para más información, ver: Programación de una ruta en el editor tabular y Editor gráfico
