Editor de seguridad FBD en modo en línea

Los valores actuales de las variables se muestran en el Editor FBD de seguridad en modo en línea.

Para confirmar la conexión, los valores se pueden preparar en el editor para escribirlos y forzarlos. Los valores preparados se muestran entre corchetes angulares (ejemplo: <5>).

La preparación de un valor para una variable booleana se realiza haciendo doble clic en el valor, con lo que el valor alterna entre TRUE y FALSE.

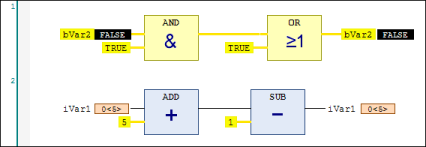

figura 26. Preparación del valor de la variable Var2

Para otros tipos de variables, Preparar valor El cuadro de diálogo se abre haciendo clic en el valor. En la siguiente imagen se incluye una descripción de este cuadro de diálogo. Valores de fuerza

Los valores preparados en el Editor FBD de seguridad también se muestran en el campo del valor preparado en la parte de declaración (Editor de declaraciones de variables en modo en línea) y si es necesario en el ventana de monitoreo.
