Elemento SFC: Macro

Símbolo:

Una macro contiene una parte del gráfico SFC que no se muestra en detalle en la vista principal del editor.

El uso de macros no influye en el flujo de procesamiento. Se utilizan para ocultar partes específicas del gráfico, por ejemplo, para mejorar la claridad general.

Para abrir el editor de macros, haga doble clic en el cuadro de macro o haga clic en SFC → Mostrar macro Puede programar aquí como en la vista principal del Editor SFC. Para cerrar el editor de macros, haga clic en SFC → Salir de la macro.

Para obtener más información, consulte: Programación en SFC

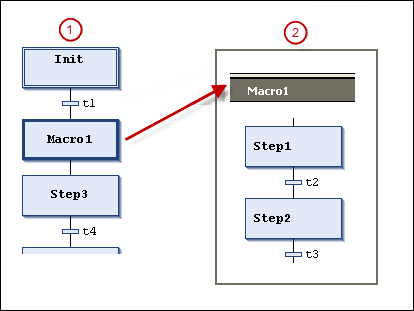

① Vista principal en el Editor SFC

② Vista del editor de macros para Macro1

A su vez, las macros pueden contener otras macros. El encabezado del editor de macros siempre muestra la ruta de la macro abierta dentro del gráfico.

Ejemplo
