Redundancia de medios (MRP)
La redundancia de medios (basada en MRP – Media Redundancy Protocol) es una función para aumentar la disponibilidad del sistema mediante rutas de comunicación redundantes. Ethernet estándar permite solo una ruta de datos única y única (topologías de línea y estrella) a un participante de la red. MRP permite el cierre físico de una topología de línea a un anillo. Como resultado, se puede llegar al participante a través de dos caminos.
Todos los participantes de un anillo MRP (también: "dominio MRP") deben configurarse como cliente de redundancia de medios (MRC) y al menos uno de ellos como administrador de redundancia de medios (MRM). Si no hay un mal funcionamiento físico de los anillos, el MRM interrumpe el anillo para evitar un bucle infinito de datos Ethernet. Cuando se detecta un mal funcionamiento, el MRM abre el anillo y se puede contactar nuevamente a los participantes en el segmento de red desconectado.
La redundancia de medios se puede combinar con otros mecanismos de redundancia, como la redundancia del sistema. Es posible configurar varios anillos y (si los dispositivos lo admiten) también varios anillos configurados. Los dispositivos que no son compatibles con MRP se pueden conectar a un anillo de MRP como participantes pasivos (desde una perspectiva de MRP). Un ejemplo es un anillo de conmutadores MRP al que se conectan los participantes restantes como en una topología en estrella clásica. La redundancia de medios es negociable para los protocolos Ethernet estándar y, por lo tanto, no se limita a PROFINET comunicación.

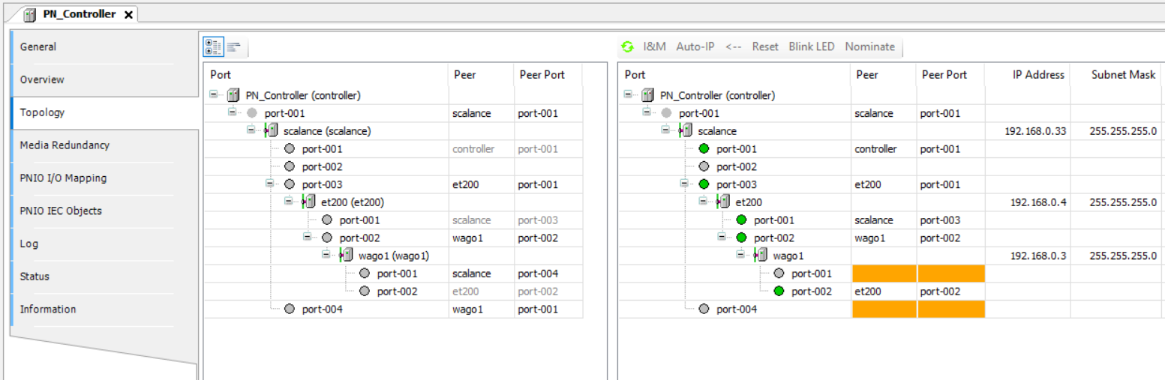

En el editor de topología, configure la conmutación de puertos del PROFINET Dispositivos.
En el caso más sencillo, también se puede importar al proyecto una topología de línea existente real, que aún no está cerrada al anillo, utilizando la función de importación. Luego cierre el anillo en la configuración.
Resultado:

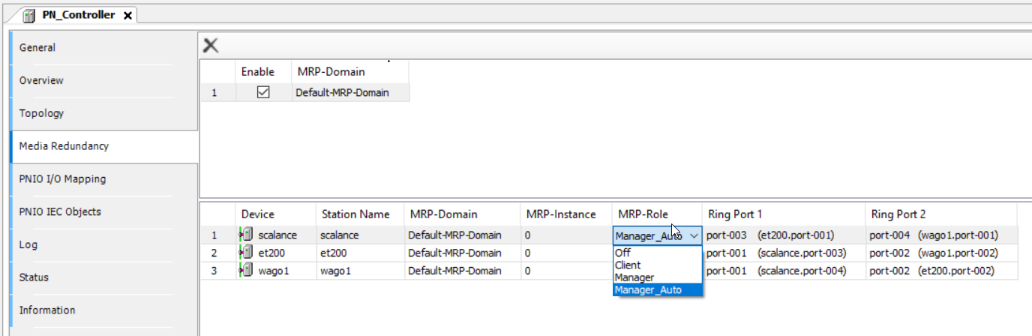

Activar el anillo y configurar un participante como el Gerente o múltiples participantes como Gerente_Auto.
Sobre el Redundancia de medios pestaña, se muestra un anillo cerrado con los participantes.
Descargue el proyecto al controlador.
El PROFINET Los dispositivos se parametrizan con la configuración MRP en el arranque.
Siempre que el anillo no se haya cerrado físicamente, el MRM muestra un diagnóstico "Anillo MRP abierto".
Después de una configuración exitosa, ahora puede cerrar el anillo físicamente.
Importante
En el caso de que el anillo se interrumpa, la reconfiguración del anillo puede causar una interrupción temporal del PROFINET comunicación. Este es el caso cuando la interrupción es más larga que el tiempo de vigilancia establecido para el PROFINET conexión. Este tiempo depende de la cantidad de dispositivos (máximo de 50 dispositivos por anillo), así como del tipo de dispositivo. El tiempo total siempre es inferior a 200 ms y también puede ser significativamente más corto.
