Base de datos de diagnóstico
Cada error que ocurre en un PROFINET El dispositivo (por ejemplo, del tipo "cable roto" o "sobrevoltaje") se almacena en una base de datos de diagnóstico local en el PROFINET Dispositivo. El error también se borra de allí nuevamente cuando se ha corregido la causa del error. Las entradas en esta memoria de diagnóstico se pueden leer en cualquier momento a través de servicios acíclicos. Esto se puede hacer tanto con un PROFINET Controlador y una herramienta de "supervisor" que no intercambia datos con el PROFINET Dispositivo.

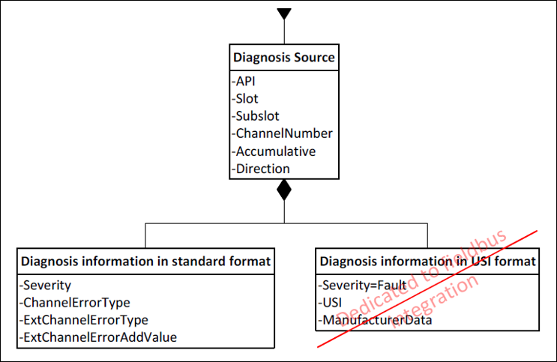

La información de diagnóstico existe en dos variantes diferentes, por lo que el formato USI debe usarse solo en casos excepcionales. El formato no se puede evaluar sin el archivo GSDML asociado. El archivo GSDML contiene la información que pertenece al dispositivo individual y al USI. El formato estándar consiste básicamente en lo siguiente:
Tipo de error de canal:
Tipo de error principal. Según lo predefinido por el estándar, los tipos de error habituales son, por ejemplo, 1 = "Cortocircuito".
Para más información, ver:
ProfinetCommon.ChannelErrorTypeExtChannelErrorType (opcional):
Información detallada sobre el error principal. El valor depende del error principal.
