CODESYS PROFIBUS

A PROFIBUS La red consta de uno o más maestros y varios esclavos con módulos. En esta red, la CODESYS El sistema de tiempo de ejecución se puede emplear como dispositivo maestro o esclavo.

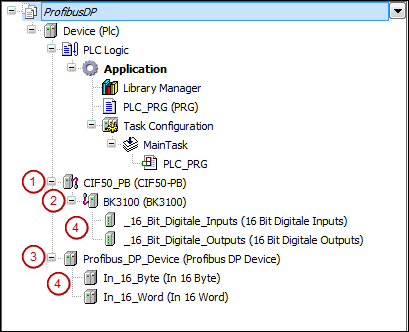

Debajo de un maestro (1), puede insertar uno o más esclavos (2) con módulos. Debajo del dispositivo esclavo (3), puede insertar módulos de E/S (4).

PROFIBUS Los dispositivos se importan a CODESYS mediante archivos de descripción de dispositivos (GSD). Estos archivos se suministran con el hardware.

En CODESYS, es posible insertar una interfaz USB en el árbol de dispositivos para PROFIBUS. Esta interfaz (PROFIusb de la empresa "Softing"), que se conecta al puerto USB de la computadora, se utiliza en la red como un PROFIBUS Maestría. Proporciona la funcionalidad completa de un PROFIBUS Maestría.

(1) PROFIBUS Maestro – General (2) PROFIBUS Esclavo – General (3) PROFIBUS Dispositivo esclavo – General (4) PROFIBUS Módulo – General

Para obtener más información general sobre el soporte de bus de campo enCODESYS, ver: Soporte de bus de campo
