Insertar un EtherNet/IP Escáner

  1. Crea un nuevo proyecto con el CODESYS Control Win controlador.

  2. En el árbol de dispositivos, seleccione el CODESYS Control Win controlador.

  3. En el menú contextual, haga clic en Añadir dispositivo.

    El Añadir dispositivo Se abre el cuadro de diálogo.

  4. En la selección de dispositivo, seleccione el Ethernet dispositivo. Esto se puede encontrar bajo el Ethernet/IPAdaptador de Ethernet nodos.

  5. Haga clic en el Añadir dispositivo botón.

    El dispositivo se inserta debajo del CODESYS Control Win en el árbol de dispositivos.

  6. En el árbol de dispositivos, seleccione el Ethernet dispositivo y agregue el Escáner Ethernet/IP dispositivo debajo de él.

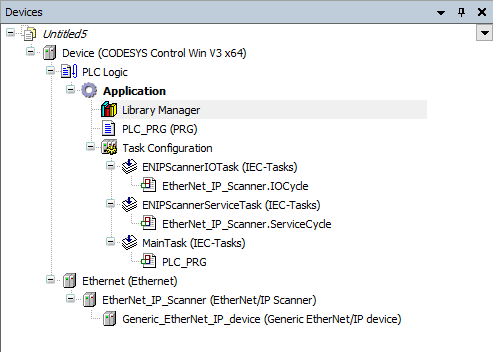

    El EtherNet/IP El escáner se agrega al árbol de dispositivos debajo del Adaptador Ethernet. además, el ENIPScannerIOTask y ENIPScannerServiceTask Se añaden tareas a la Configuración de tareas.

  7. En el árbol de dispositivos, seleccione el EtherNet/IP Escáner y agregue los adaptadores remotos utilizados debajo de él.

    Sugerencia

    Para que los dispositivos que utiliza se muestren en la Añadir dispositivo cuadro de diálogo, primero debe instalar las descripciones de dispositivos EDS del fabricante en el repositorio de dispositivos.

    Para más información, ver: Diálogo: Repositorio de dispositivos

  8. Hacer clic Añadir dispositivo para cerrar el diálogo.

  9. En el árbol de dispositivos, haga doble clic en el dispositivo para abrir la configuración del adaptador remoto.

  10. Adapte la configuración del adaptador según sea necesario.

    Por ejemplo: dirección IP o Conexiones

Sugerencia

Se incluye un adaptador remoto genérico en la instalación estándar de CODESYS Development System. Este adaptador remoto no está preconfigurado y solo deben utilizarlo usuarios avanzados.


Sugerencia

También puedes añadir los dispositivos usados mediante el Buscar dispositivos dominio. Para más información, ver: Mando: EtherNet/IP – Buscar dispositivos
