Configurando GPIO
El GPIO.project El proyecto contiene una aplicación con GPIO libres con un editor de dispositivos donde se configura la imagen de E/S. Las entradas y salidas digitales también se definen allí.
En el editor de dispositivos, debajo del Imagen de E/S de GPIO pestaña, un DWORD variable se declara para cada una de las entradas y salidas. El Bit<X> contiene el valor de GPIO<X>.

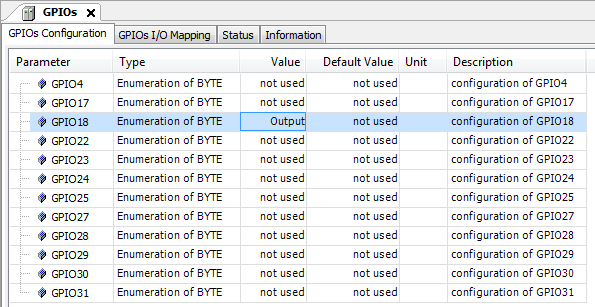

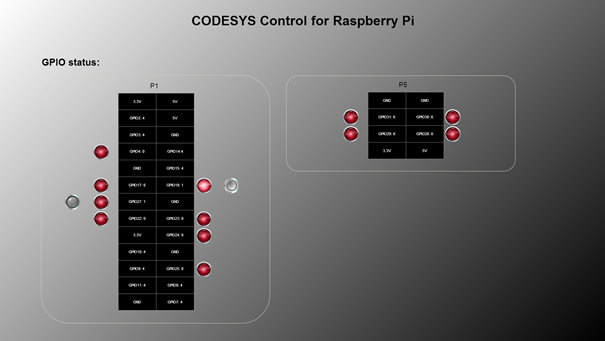

En el ejemplo, GPIO18 se definió como una salida. Se le asigna una señal intermitente en el PLC_PRG programa. La visualización muestra el valor de las entradas y permite configurar las salidas.
Hay una descripción de dispositivo extendida separada para la variante del modelo Raspberry Pi B+. Para usar el GPIO B+/Pi2 descripción del dispositivo en lugar de la GPIO A/B, haga clic en el menú contextual y seleccione el GPIO B+/Pi2 tipo de dispositivo en el cuadro de diálogo.
Sugerencia
Dependiendo de los controladores cargados, algunos GPIO pueden estar asignados permanentemente a otras funciones y, por lo tanto, no estar disponibles.
