Cree una plantilla para transferir la aplicación a los controladores

Con la ayuda de una plantilla para una aplicación y el ticket de puesta en marcha, un técnico de servicio puede transferir la aplicación a los controladores adecuados por debajo de la puerta de enlace especificada. El técnico de servicio transfiere la aplicación a los controles que aún no están en el CODESYS Automation Server están registrados.

. requisitos

  • estas en el CODESYS Automation Server conectado

  • La aplicación para la que se va a crear una plantilla ya se ha configurado para el CODESYS Automation Server transferir

  • Al CODESYS Automation Server ya se ha agregado un técnico de servicio

  1. abrir en CODESYS Automation Server la vista Aplicaciones → CODESYS proyectos.

    Todos los proyectos de CODESYS Automation Server son exhibidos.

  2. Haga clic en el botón del proyecto que contiene la aplicación _cas_icon_arrow_right.png y luego en la aplicación.

    La vista solicitud se abre

  3. Clic en el botón Crear como plantilla.

    La vista Estructura de plantilla para ID de aplicación <nr> se abre

  4. Aquí puede cambiar los nombres mostrados para que sean únicos.

    • Nombre de la plantilla: Nombre para la plantilla

    • Nombre del rol de SPS: Nombre del controlador que aparece en el después de que se haya puesto en marcha el controlador CODESYS Automation Server en la vista PLC → Vista de lista debe mostrarse

    • Nombre del rol de la aplicación: Por ejemplo, nombre de la aplicación o función de la aplicación

  5. Clic en el botón Agregar estructura de plantilla.

    Aparece un mensaje de que se ha agregado la estructura de la plantilla.

  6. Abre la vista Plantilla → Aplicaciones.

    Se muestra la plantilla que acaba de crear.

  7. En la plantilla, haga clic en el icono _cas_icon_extend.png y luego arriba detalles.

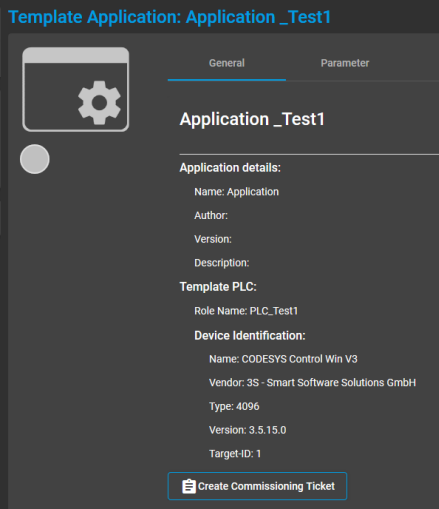

    Aparece la siguiente vista:


  8. haga clic en Generar ticket de puesta en marcha.

    La vista Generar ticket de puesta en marcha abre y muestra la información sobre el ticket de puesta en marcha.

    Todavía puede seleccionar un técnico de servicio registrado en esta vista.

  9. Seleccione la puerta de enlace bajo la cual se buscará el controlador durante la puesta en marcha.

  10. haga clic en generar boleto.

    Se crea el ticket de puesta en servicio.

  11. Abre la vista Entradas → Todas las entradas.

    Se muestra el ticket que acaba de crear.

    Con este ticket, la aplicación ahora se puede transferir a un controlador deseado.

  12. Clic en el botón _cas_icon_print.png para imprimir el billete.

  13. Alternativamente, puede enviar el ticket por correo electrónico al técnico de servicio seleccionado en el paso 8. Para ello, haga clic en el botón _cas_icon_mail.png y luego confirme el envío del ticket en el diálogo Enviar correo electrónico con un clic del botón Enviar correo electrónico.

    El ticket ya está disponible para usted o el técnico de servicio.

  14. Escanee el código QR en el boleto con su teléfono inteligente o tableta, o haga clic en el enlace del boleto.

    El diálogo Puesta en marcha de la aplicación <nombre de la aplicación> se abre

  15. Introduzca el número de serie del nuevo controlador y reacción, es decir, un mensaje para el CODESYS Automation Server una. Luego haga clic en Puesta en marcha de este PLC.

    Después de la puesta en marcha, este control está en el CODESYS Automation Server en PLC → Vista de lista aparece debajo del nombre que ingresó en el paso 4 como Nombre del rol de SPS han entrado

Para más información, ver: Aplicaciones de plantilla
