E/S

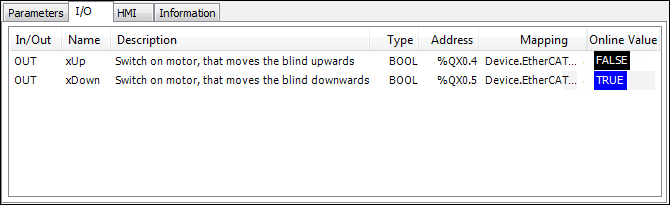

Este cuadro de diálogo proporciona información sobre las entradas y salidas del módulo. Las entradas y salidas describen la demanda de E/S de los módulos y se pueden conectar a lo siguiente:
Entradas y salidas de dispositivos.
Entradas y salidas de otras instancias de módulo.
Expresiones o constantes ST (ejemplo: para fines de simulación, las entradas del módulo booleano se pueden conectar a
TRUE)
En modo en línea, el Valor en línea La columna es visible y se muestra el valor actual del controlador.

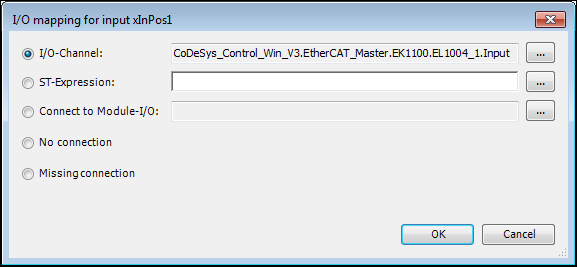

Al hacer clic en Cartografía El campo abre el cuadro de diálogo de asignación de E/S:
Canal de E/S: Al hacer clic en … El botón abre otro cuadro de diálogo para asignar la entrada/salida a una E/S de dispositivo.
Expresión ST: Esta opción permite asignar la entrada/salida a una expresión ST. Al hacer clic en
El botón abre el Asistente de entrada para seleccionar una variable.
Conectar al módulo de E/S: Esta opción se puede utilizar para asignar la entrada/salida a una E/S que no tiene ninguna conexión. Al hacer clic en El botón abre el Asistente de entrada para seleccionar un módulo.
Sin conexión: No hay mapeo de la entrada/salida. Esta opción es similar a Conexión faltante, pero no genera el mensaje de advertencia.
Conexión faltante: Esta opción es la predeterminada y genera una advertencia en la vista de mensajes al generar el proyecto.
Sugerencia
Las E/S que el generador de dispositivos conecta automáticamente se indican mediante (AUTO) en la columna ENTRADA/SALIDA y están deshabilitados. Si la asignación aún se cambia manualmente, se muestra una advertencia de que esta acción sobrescribirá la asignación automática.
Si una conexión generada automáticamente se sobrescribe con una conexión establecida manualmente, este canal de E/S ya no se considera en las operaciones del generador de dispositivos.
