Dynamische Verwaltung von E/As

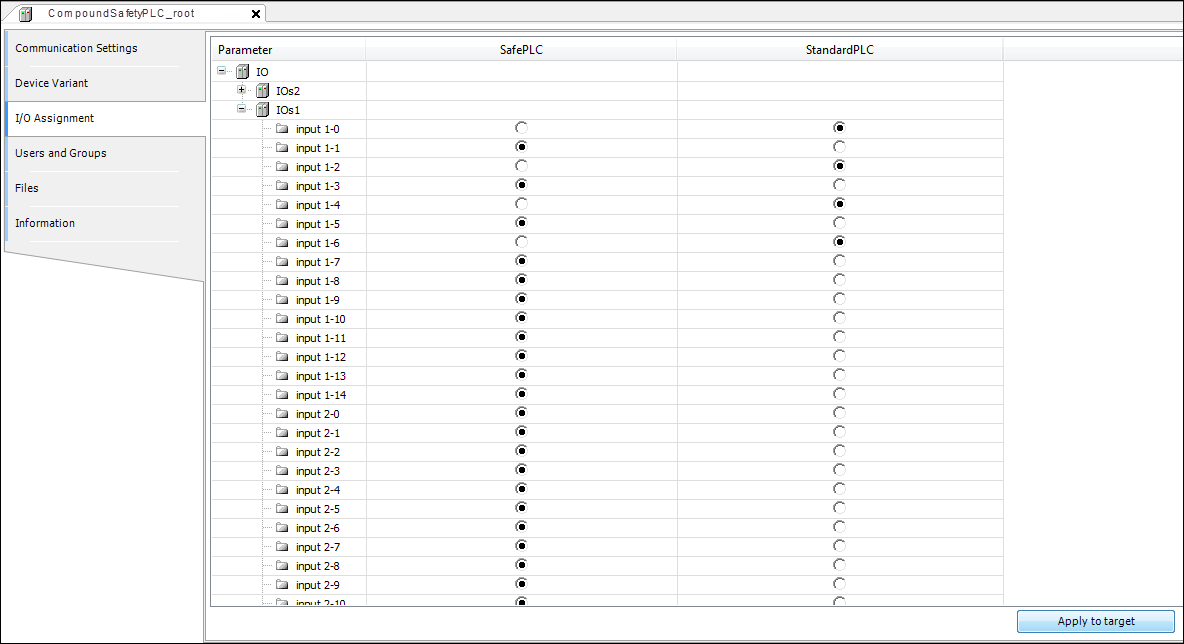

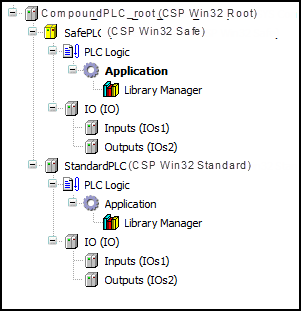

Die dynamische Verwaltung der E/As erfolgt in der Registerkarte E/A-Zuordnung der Compound Safety Steuerung. In dieser Registerkarte können die sicheren E/A-Kanäle zwischen der Sicherheitssteuerung und der Standardsteuerung, die sich unter einer Compound Safety Steuerung befinden, verteilt werden. Die E/As der beiden Steuerungen sind in einer Konfigurationsdatei definiert. Zu einer E/A-Gruppe (im Bild IOs1, IOs2) können mehrere E/As gehören.
Parameter | E/A-Gruppen und ihre Parameter, die in der Konfigurationsdatei definiert wurden Die Parameter können folgende Kanaltypen sein:
|
SafePLC |
|
StandardPLC |
|
In Steuerung übernehmen | Die E/A-Zuordnung wird als Datei auf die Steuerung geladen. Diese Funktionalität muss in der Konfigurationsdatei definiert sein. |
Wenn Sie die Zuordnung eines Parameters ändern, wird dies automatisch in die Projektkonfiguration übernommen und in der Registerkarte E/A-Abbild sichtbar. Wenn ein Ein-/Ausgang in der E/A-Zuordnung für eine Steuerung nicht ausgewählt ist, ist dieser in der Registerkarte E/A-Abbild dieser Steuerung ausgegraut.
