Befehl: Über Variable verknüpfen

Symbol:

Tastaturkürzel: Strg + Umsch + L

Funktion: Der Befehl öffnet den Dialog Verknüpfungsvariable einfügen zum Deklarieren einer Variablen, die jeweils an den ausgewählten Ausgängen und Eingängen eingefügt wird.

Aufruf: Menü Kontaktplan, Kontextmenü

Voraussetzungen: Ein Ausgangs- und ein Eingangselement im gleichen Netzwerk sind selektiert. Zur Selektion der beiden Elemente halten Sie die Taste Strg beim Anklicken gedrückt.

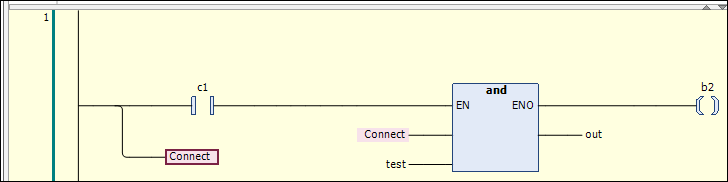

Die Funktion ermöglicht das Verknüpfen von Aus- und Eingangselementen, die nicht durch eine direkte Linie verbunden werden können. Beispielsweise ist damit auch eine Verbindung zwischen einer abgezweigten Variablen und einem zweiten Bausteineingang programmierbar:

Im Dialog Verknüpfungsvariable einfügen legen Sie den Namen und Datentyp für die Verknüpfungsvariable fest. CODESYS versucht, eine passende Vorbelegung für die aktuelle Selektion zu finden. Wenn Sie einen Eingang oder Ausgang selektieren, der bereits mit einer Variablen belegt ist, wird im Dialog diese Variable voreingetragen. Ansonsten erfolgt die Vorbelegung mit Connect und BOOL oder dem zuletzt verwendeten Wert. Die Angaben können dann im Dialog noch angepasst werden.
