CODESYS KNX

Mit dem KNX-Editor von CODESYS definieren Sie die Kommunikationsobjekte Ihrer Gebäudeautomatisierung. Die Kommunikationsobjekte werden exportiert und dem Programm ETS5 zur Verfügung gestellt. Die Verknüpfung der Kommunikationsobjekte mit den verschiedenen KNX-Geräten wird ausschließlich in dem Programm ETS5 vorgenommen. Somit werden in CODESYS nur die Objekte erzeugt. Über das E/A-Abbild werden die Objekte mit Variablen aus dem SPS-Programm verknüpft.

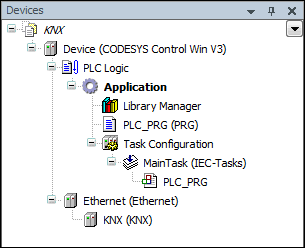

Sie fügen unterhalb der Steuerung einen Ethernet-Adapter ein. Unterhalb des Adapters fügen Sie dann das KNX-Gerät hinzu. Sie können pro Steuerung nur ein KNX-Gerät einfügen.


Tipp

Weitere Informationen zum Geräteeditor finden Sie unter Dialog Optionen - Geräteeditor .
