Element: Kompositor

Symbol:

Funktion: Das Kompositorelement handhabt Strukturkomponenten.

Die einzelnen Komponenten einer Struktur werden als Eingang zur Verfügung gestellt. Zu diesem Zweck müssen Sie das Kompositorelement wie die betreffende Struktur nennen und den initialen Platzhalter ??? umbenennen.

Der Kompositor ist das Gegenstück zum Selektor.

Beispiel 7. Beispiel

PROGRAM POU_1
VAR
    PointXY : Point;
    x : INT;
    y : INT;
    x_out : INT;
    y_out : INT;
END_VAR

Zusammenführung Strukturkomponenten mit dem Element Kompositor:

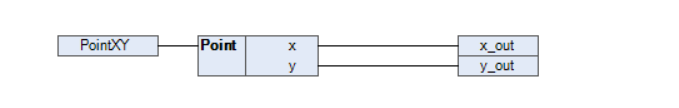

Aufspaltung der Struktur mit dem Element Selektor:

Zuweisung der Strukturelemente ohne die Verwendung der Elemente Kompositor bzw. Selektor:
